产品概述

极视听HDMI切换器主要用于交通、公安、海关、大型厂矿的监控及视频传输系统，具有体积小，使用方便、动态范围宽、性能价格比高等特点。该主机频率调试简单，输出更稳定，适应各种不同的工作环境。

产品特点

支持720@60Hz、1920x1080@60Hz等分辨率；

符合HDMI1.3标准，支持HDMI1.3标准信号；

标准EDID协议；

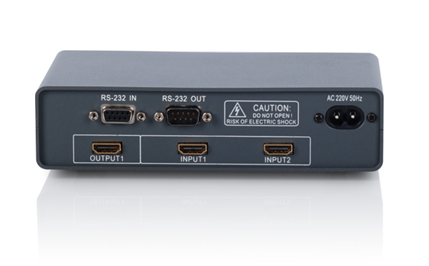

输入接口： 19PIN(Type A)接口；

输出接口： 19PIN(Type A)接口；

电源：AC 220V；

外形尺寸：标准机箱；

带RS-232接口，并提供通讯协议。可编程宏指令切换功能，可快速回调常用的切换组合及场景；

控制方式：面板、RS-232、红外遥控（选配）、RS-485（选配）、RJ45（选配）。

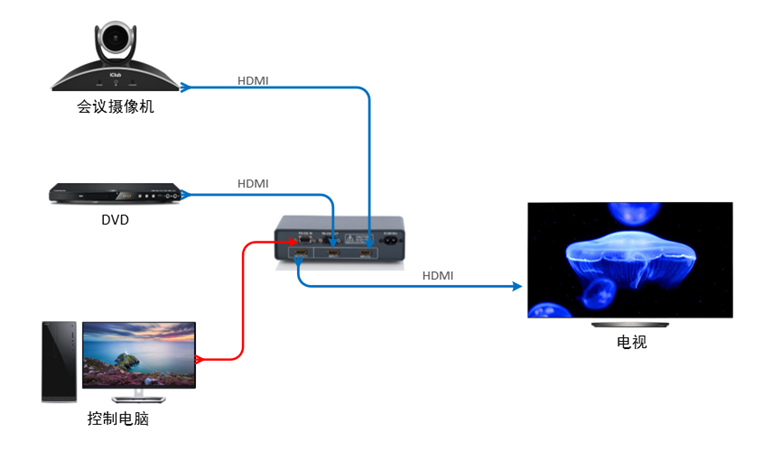

设备连接图

规格型号

HDMI信号切换器型号一览表
规格型号	性能描述	尺寸（宽X高X深）mm
HDMI2×1	2进1出HDMI切换器，HDMI接口，2.5GHz，面板控制、定制RS232。	185×45×120
HDMI4×1	4进1出HDMI切换器，HDMI接口，2.5GHz，面板控制、定制RS232。	185×45×120
HDMI8×1	8进1出HDMI切换器，HDMI接口，2.5GHz面板、RS-232控制，红外遥控（选配），定制RJ45。	标准2U 482×90×265
HDMI16×1	16进1出HDMI切换器，HDMI接口，2.5GHz面板、RS-232控制，红外遥控（选配），定制RJ45。	标准2U 482×90×265
HDMI24×1	24进1出HDMI切换器，HDMI接口，2.5GHz面板、RS-232控制，红外遥控（选配），定制J45。	标准2U 482×90×265

数字通道	输入、输出接口：	19PIN(Type A)
	带宽	数据速率 3.2Gbp/通道
	输入电平：	T.M.D.S. 2.9V(MIN)/3.3V(MAX)
	信号强度：	T.M.D.S. 800mVp_p
	输入I/O阻抗：	100Ω(Difference)
	位时钟抖动：	<0.15 UI
	最大传输延时：	4nS(±1nS)
	最大分辨率：	1920x1080@60Hz
	音频格式：	DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD
	位上升时间：	<0.3Tbit (20%--80%)
	位下降时间：	<0.3Tbit (20%--80%)
控制方式	面板按键控制
	RS232、RS485（选配）控制
	红外遥控器（选配）控制
	Matrix软件控制
产品规格	电源：交流220V，50Hz/60Hz
	功率：60-100W
	重量：4.5-30 (kg)
	平均故障间隔时间：50000小时
